黃大鐵路某簡支鋼桁梁橋案例分享
項目背景黃大鐵路作為國家I級、單線電氣化重載鐵路，全長216.8公里，設計年運輸能力近期6000萬噸、遠期8000萬噸。
項目概況
鋼桁梁橋概況
該橋采用80m簡支鋼桁梁結構，主桁為有堅桿三角形式，具有特定的桁高、中心距和梁全長等參數。橋面采用明橋面形式，全橋橫向共設2根縱梁，每個下節點處設置一道橫梁，采用栓焊式連接。
監測需求
根據《普速鐵路線路修理規則》TG/GW102-2019，為了更好掌握橋梁運營狀態，需要對橋梁的服役性能和安全指標進行全面監測。
項目實施
l 監測系統設計
監測系統設計以《鐵路橋梁檢定規范》為依據，結合橋梁當前特有損傷，實現橋梁常態化安全運營和狀態信息化管理。
l 監測內容

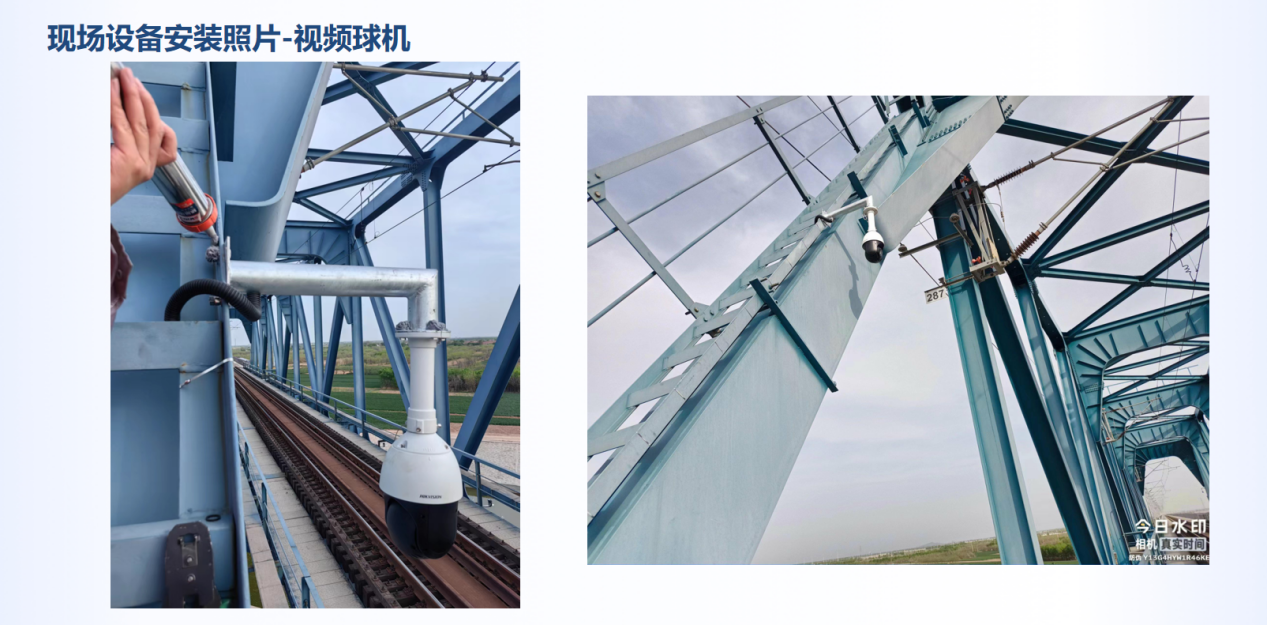

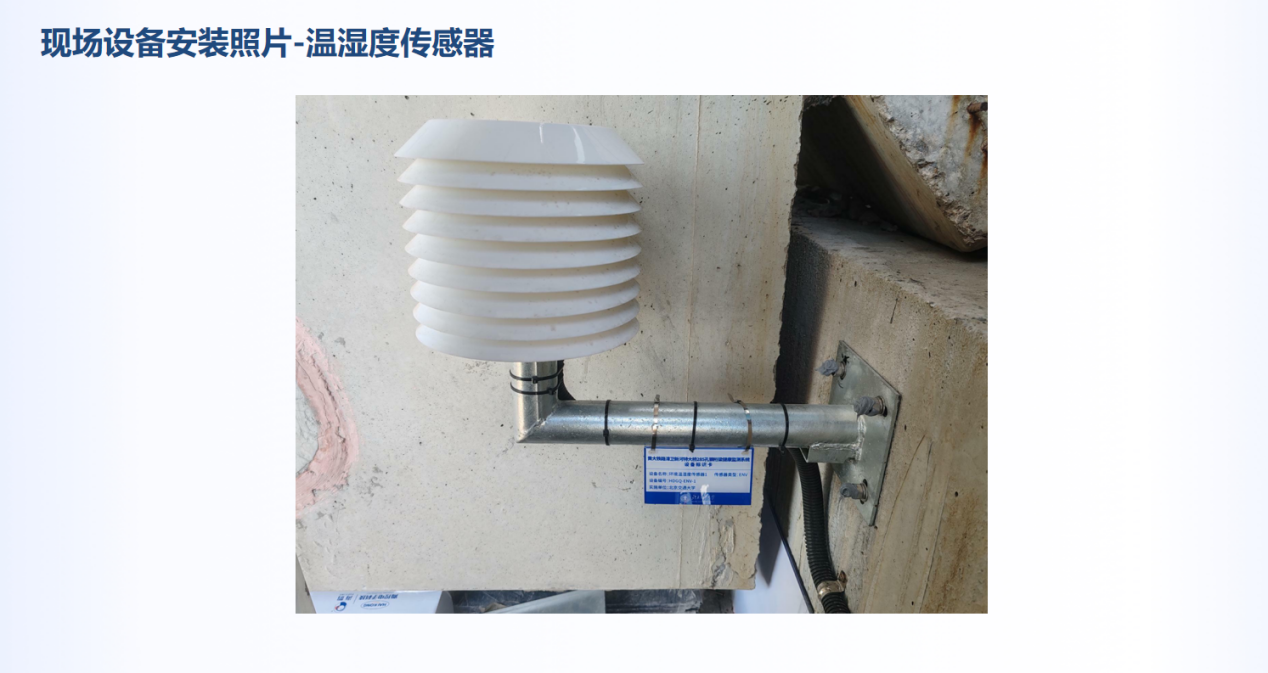

監測內容涵蓋環境、作用、結構響應等多個方面，包括溫度、濕度、車輛通行、結構溫度、列車荷載、位移、應變、振動等，采用多種傳感器進行數據采集。
l 施工細節

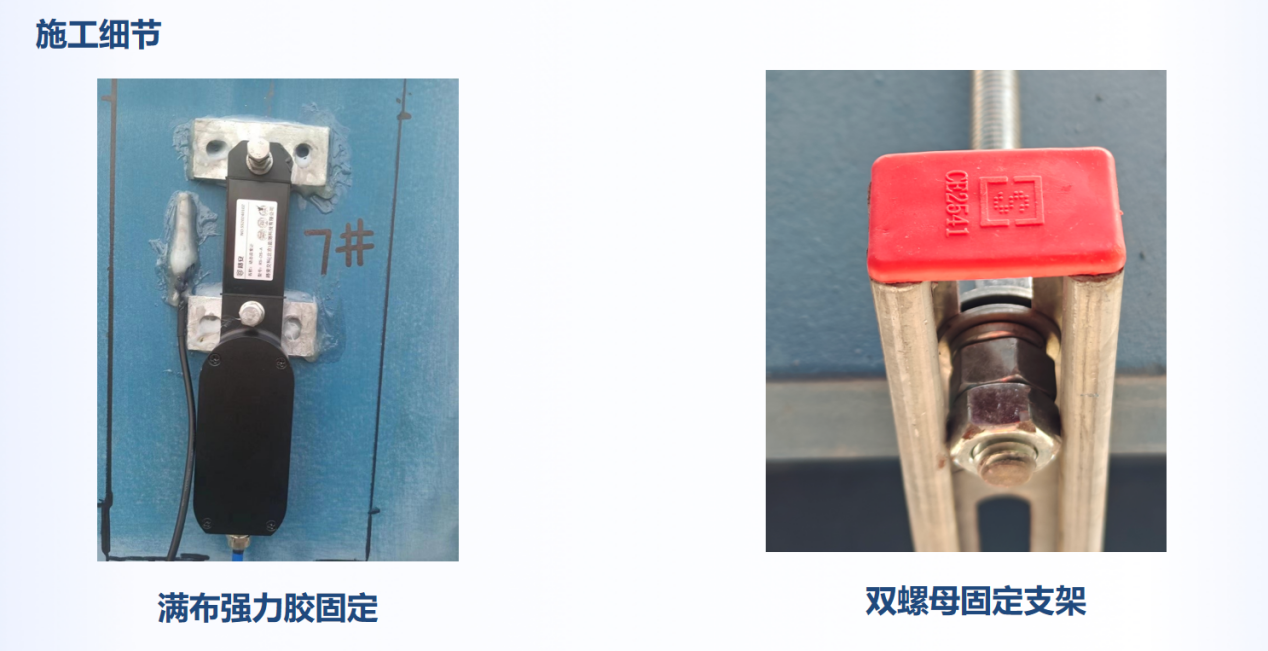

施工細節包括夾具定制、傳感器固定、雙螺母固定支架、走線線槽等，確保了監測系統的穩定性和數據的準確性。
l 安全與效率
項目實施注重施工安全教育與培訓，科學合理的系統設計，確保了監測工作的高效與科學性。
l 監測平臺功能
監測平臺具備數據展示、預警功能、數據分析、設備診斷、應急管理、安全評估等多功能，能夠?qū)崟r(shí)監控橋梁狀態，及時發現并處理潛在的安全問題。
l 數據分析
數據分析方法包括歷史數據、時間分布、幅值分布、時間對比、測點對比、關聯分析、峰值譜等，為橋梁狀態評估提供了科學的依據。
l 定制功能
定制功能包括車輛信息識別與統計、關鍵數據截取與自動下載，提高了監測效率，降低了人力和存儲成本。
